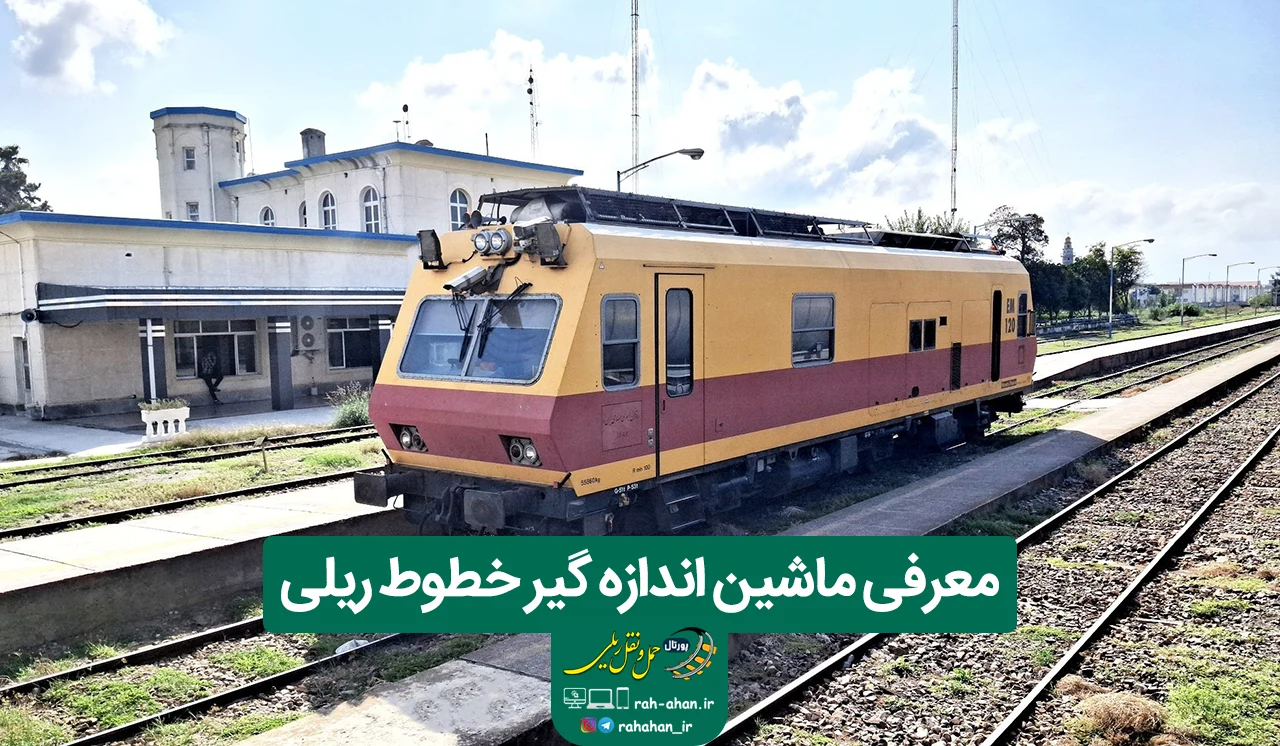

معرفی ماشین اندازه گیر خطوط ریلی

معرفی ماشین اندازه گیر خطوط ریلی

ماشین های اندازه گیری خطوط ریلی، مجموعه های خودکشش و یا غیر خودکششی هستند که ابزارآلات اندازه گیری روی آنها نصب شده اند و برای اندازه گیری و ثبت پارامترهای هندسی خط طراحی شده اند.

ماشین های اندازه گیر به دو صورت تماسی و غیرتماسی طراحی شده اند که تفاوت آنها در قسمت برداشت اطلاعات از روی هندسه خط است.

درم اشین اندازه گیر تماسی سنسورها با واسطه سیستم شاریو به ریل متصل شده و اطلاعات خط را برداشت می نماید. در این سیستم ها طبق استاندارد برای اینکه خروجی ها قابل استناد باشند حداقل بارمحوری شاریوها باید ۵/۲ تن طراحی شود.

در سیستم غیرتماسی معمولا از پرتوهای لیزر جهت برداشت اطلاعات خط استفاده می شود. بدین صورت که لیزر به سطح ریل تابیده و بازتاب آن توسط سنسور جمع کننده پرتو جهت پردازش های بعدی دریافت می شود. چون این سیستم روی محور یا نزدیک به آن است بارمحوری تقریبا نزدیک به بارمحوری وسیلة نقلیه است.

اطلاعاتی که ماشین اندازه گیر خط بر می‌دارد علاوه بر نمایان نمودن عیوب مشخص ریل و خط و به تبع آن بالا بردن ایمنی راه آهن، می تواند پایه گذار برنامه ریزی تعمیرات و نگهداری راه آهن قرار گیرد.

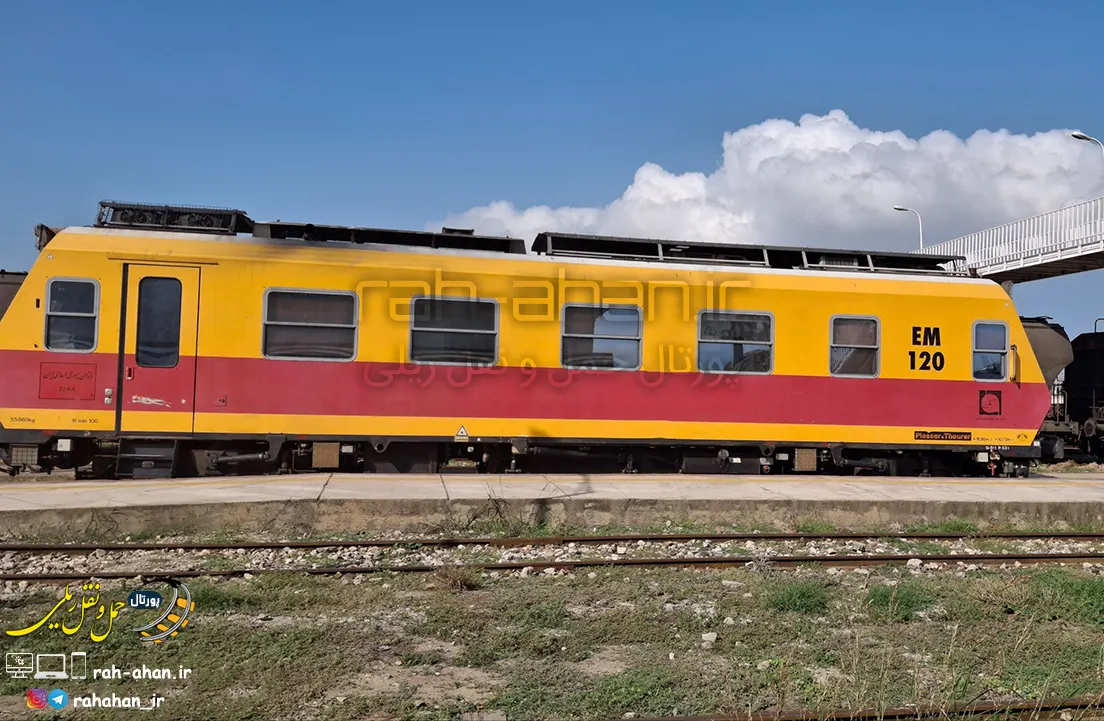

ماشین اندازه گیر خط EM120

به منظور گراف برداری وکنترل هندسی خط – وزن ۵۶ تن – طول ۱۷ متر-ایستگاه راه آهن بندرترکمن

پارامترهایی که یک ماشین اندازه گیر خط برداشت می کند، عبارتند از:

• عرض خط
• تراز قائم هر یک از ریل ها
• تراز افقی هر یک از ریل ها
• پیچش (اعوجاج)
• دِوِر (بربلندی-شیب عرضی)

پس از برداشت اطلاعات فوق توسط ماشین اندازه گیر خط، امکان بررسی موارد فوق و تحلیل نتایج و یافتن خرابی های خط میسر می شود.
